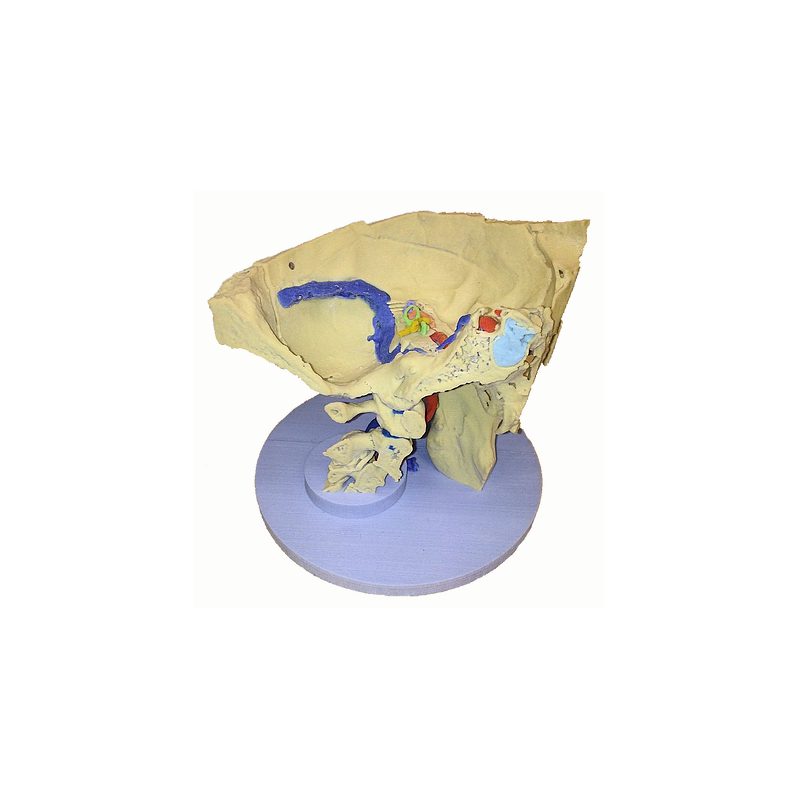

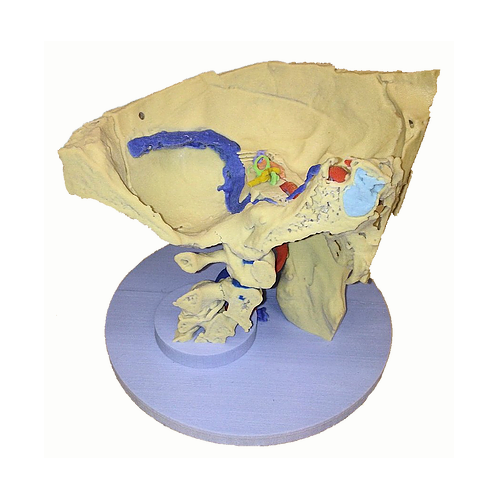

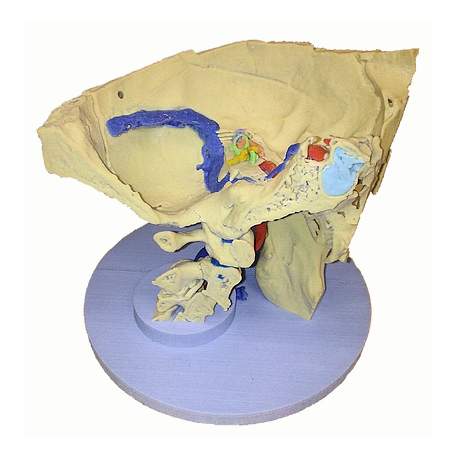

Model kosti spánkovej - 3 časti

Okrem toho sú na modeli zobrazené priestorové vzťahy medzi kosťou spánkovou a ďalšími štruktúrami týkajúcich sa uší, tj krkavice, lebečné žilové splavy, príbuzné nervy a tvrdá plienka mozgová. Vnútorné odliatky (tzv. endocasty) kostených komôr a kanálov boli vytvorené na uľahčenie vizualizácie vnútornej anatómie kosti spánkovej.

Časť 1 - Lebka

Model bol orezaný tak, aby odhaľoval zadný kvadrant ľavej časti lebky vrátane zadnej (len mozočková časť) a strednej jamy lebečnej. Model ukazuje umiestnenie kosti spánkovej a jej vzťah so susediacou kosťou klinovou, temennou a tylovou.

Horná časť skalnej časti kosti spánkovej vrátane stropu stredoušnej dutiny (tegmen tympani) bola odstránená a je tak odhalená jej detailná vnútorná stavba a štruktúra spojená so sluchovým a vestibulárnym aparátom.

Stredné ucho (sfarbené oranžovo) je odhalené a zobrazuje tak bubienok spoločne so vchodom, predsieňou (vonkajšie) a "kostenou" časťou Eustachovej trubice a kosteným kanálom napínača bubienka (vnútorne). Spoločne tieto štruktúry tvoria priamy priechod spredu dozadu medzi nosohltanom a mastoidnými bunkami (zobrazené modro). Prostredníctvo vonkajšieho zvukovodu môžeme vidieť anatomickú polohu nákovky vzhľadom k bubienku.

Kostený labyrint vestibulárneho aparátu vnútorného ucha (zelene) je zarovnaný so stredným uchom. Na modeli môžeme jasne identifikovať ortogonálne usporiadanie predných, vonkajších a zadných polkruhovitých kanálikov a špirálne usporiadanie slimáka.

Priechod lícneho nervu (VII. hlavový nerv) skalnou časťou spánkovej kosti a jeho blízky vzťah so sluchovým a vestibulárnym aparátom je zobrazený žlto. Ďalej je možné na modeli vidieť priechody nervu v predolaterálnom smere predtým, než distálne klesajú a vystupujú z kosti pomocou štýlomastoidného otvoru umiestneného medzi bradavkovým a bodcovitým výbežkom.

V jamke dolnej čeľuste na začiatku lícneho výbežku šupinovej časti kosti spánkovej môžeme vidieť kĺbový výbežok dolnej čeľuste. Temporomandibulárny (čeľustný) kĺb má odstránený svoje kĺbové puzdro a odhaľuje tak chrupavkovú platničku kĺbu (zobrazená modro/šedo).

Predná časť bradavkovitého výbežku bola rozrezaná a zobrazuje tak rozsiahle bradavkovité bunky.

Krčnú časť vnútornej krkavice môžeme vidieť ako stúpa do karotidového kanála vo vnútri skalnej časti kosti spánkovej. Na modeli je možné sledovať jej anteromediálny priebeh vo vnútri odhalenej časti kosti, jej pokračovanie v tvare písmena S vo vnútri dutinového splavu kosti klinovej a jej vynorenie sa do mozgovej časti lebky.

Model zobrazuje aj transverse dural venous sinus, jeho pokračovanie do sinus sigmoideus (nachádzajúce sa na zadnej vnútornej strane šupinovej časti kosti spánkovej) a jeho priebeh jugulárnym otvorom, čím sa tvorí vnútorná hrdelná žila . Ďalej je možné vidieť sinus petrosus inferior, ktorý tiež vedie do jugulárneho otvoru.

Model ďalej zobrazuje veľký tylový otvor a prvé tri krčné stavce , ktoré sú rozrezané parasagitálnym rezom. Všimnite si vedľajšej nosnej dutiny nachádzajúcej sa v základni kosti klinovej (zobrazená modro).

Časť 2 - Skalná časť kosti spánkovej

Tento model je odvodený z celkovej preparácie lebky a bol zväčšený (3x) , aby ilustroval podrobnú vnútornú štruktúru skalnej časti kosti spánkovej a sluchového a vestibulárneho aparátu. Rovnako ako v časti 1 sú použité vnútorné odliatky kosteného labyrintu vnútorného ucha, mastoidných buniek a kosteného kanála vnútornej krkavice, ktoré dohromady pomáhajú lepšie porozumieť tejto komplexnej a významnej anatomickej oblasti.

Pecky stredného ucha (kladivko, nákovka a strmienok) sú zobrazené vo vnútri dutiny stredného ucha a kostený výbežok vonkajšieho polkruhovitého kanálika vestibulárneho aparátu môžeme vidieť ako vyčnieva do stredného ucha. Ďalej je možné vidieť pripojenie bubienka alebo stredného ucha k mastoidným bunkám (modro) pomocou vchodu a predsiene.

Model zobrazuje aj lícny nerv vstupujúci do vnútorného zvukovodu na prednej ploche skalnej kosti. Ďalej je viditeľná chorda tympani , ktorá sa rozvetvuje z lícneho nervu v jeho zostupnej časti v lícnom kanáli. Tento malý nerv, ktorý nesie parasympatické vlákna a chuťové vlákna do predných dvoch tretín jazyka, prechádza bubienkovou dutinou medzi kladivkom a nákovačkou. Ďalej môžeme vidieť kostený kanál napínača bubienka rozširujúci sa preč z bubienkovej dutiny stredného ucha.

Časť 3 - Sluchový a vestibulárny aparát

Rovnako ako v časti 2 bol tento model zväčšený (3x) a zvýrazňuje tak detailnú vnútornú štruktúru sluchového a vestibulárneho aparátu a ich vzťah k anatomickým súčastiam otologického významu. Skalná časť kosti spánkovej a kostený strop stredoušnej dutiny boli odstránené, aby odhalili bubienok, vchod a predsieň bubienkovej dutiny stredného ucha. Model zobrazuje priame spojenie medzi nosohltanom a mastoidnými bunkami prostredníctvom kosteného kanála Eustachovej trubice . Pecky stredného ucha možno vidieť vo vnútri bubienka alebo stredného ucha.

Model zobrazuje aj kostený labyrint vestibulárneho aparátu vnútorného ucha a bubienkový výčnelok vonkajšieho polkruhovitého kanálika, ktorý sa nachádza vo vnútri bubienka stredného ucha.

Žlto je zobrazený priechod lícneho (VII. hlavového) a sluchovo-rovnovážneho (VIII. hlavového) nervu cez skalnú časť kosti spánkovej a ich blízky priestorový vzťah so sluchovým a vestibulárnym aparátom. Sluchový nerv vstupuje do oblasti slimáka kosteného labyrintu vnútorného ucha. Chuťové ganglión lícneho nervu je zobrazené tesne pred zostupom lícneho nervu do lícneho kanála, aby ďalej vystúpilo prostredníctvom stylomastoidného otvoru umiestneného medzi bradavkovitým a bodcovitým výbežkom. Chorda tympani je vidieť vo vnútri bubienka stredného ucha a prechádza medzi kladivkom a nákovačkou. Vynorenie chorda tympani je zobrazené od fissura petrotympanica, umiestnené mediálne k jamke dolnej čeľuste kosti spánkovej.
